| 產品系列 | Enerlin'X | |
|---|---|---|
| 產品名稱 | Link | |
| 產品類型 | 網關 | |

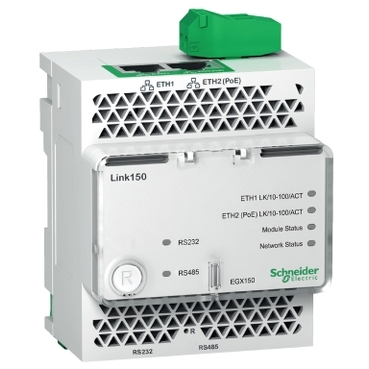

| 產品短名 | Link150 | |
| 產品應用 | 網關 | |
| external supply | 外部電源: 19.2...26.4 V DC, <500 mA | |
| PoE | 電源設備 PoE 符合 IEEE 802.3af | |
| 端口量 | 2 | |
| 通信網關 | 以太網/現場總線 |
| 電流消耗 | 130 mA 在…上 24 V 直流 通過外部電源 (20 °C) 65 mA 在…上 48 V 直流 通過PoE (20 °C) | |
|---|---|---|
| 功耗 [W] | 15 W 通過PoE | |
| 通訊協議類型 | Ethernet, Ethernet Modbus TCP/IP 菊花鏈 奇偶校驗 奇偶性, 在 10/100 Mbit/s Ethernet, PoE 15W （有源以太網） 奇偶校驗 奇偶性, 在 10/100 Mbit/s Ethernet, FTP 奇偶校驗 奇偶性, 在 10/100 Mbit/s Ethernet, HTTP 奇偶校驗 奇偶性, 在 10/100 Mbit/s Ethernet, SNMP（簡單網絡管理協議） 奇偶校驗 奇偶性, 在 10/100 Mbit/s Ethernet, Modbus TCP/IP 奇偶校驗 奇偶性, 在 10/100 Mbit/s RS232, Modbus RTU, JBUS, PowerLogic (SY/MAX) 奇偶校驗 奇偶性, 在 2400, 4800, 9600, 19200 or 38400 bauds RS232, Modbus ASCII 奇偶校驗 奇偶性, 在 2400, 4800, 9600, 19200, 38400, 56000 or 57600 bauds RS232, Modbus 串行線 從 奇偶校驗 奇偶性, 在 2400, 4800, 9600, 19200 or 38400 bauds RS485, Modbus RTU, JBUS, PowerLogic (SY/MAX) 奇偶校驗 奇偶性, 在 2400, 4800, 9600, 19200 or 38400 bauds RS485, Modbus ASCII 奇偶校驗 奇偶性, 在 2400, 4800, 9600, 19200 or 38400 bauds RS485, Modbus 串行線 從 奇偶校驗 奇偶性, 在 2400, 4800, 9600, 19200 or 38400 bauds | |
| 奇偶性 | 奇偶校驗 | |
| 通訊協議 | Ethernet Modbus TCP/IP 菊花鏈, 隔離 6 kV Modbus TCP/IP, 隔離 6 kV Modbus RTU, JBUS, PowerLogic (SY/MAX), 主（站） - 2 或 4 線, 隔離 2.5 kV Modbus ASCII, 主（站） - 2 或 4 線, 隔離 2.5 kV Modbus RTU 與 ASCII, 從（站） - 2 或 4 線, 隔離 2.5 kV | |
| 通訊接口 | RJ45: Ethernet RJ45: RS232 RJ45: RS485 | |
| (輸入)通道數量 | 0 | |
| (輸出)通道數量 | 0 | |
| 接線能力 | 電源（接口）: 螺釘端子觸點模塊 (上接線) 0.2…1.5 mm2 電纜 單股硬線 電源（接口）: 螺釘端子觸點模塊 (上接線) 0.2…1.5 mm2 電纜 軟線 帶篐線端子 電源（接口）: 螺釘端子觸點模塊 (上接線) 0.2…1.5 mm2 電纜 軟線 不帶篐線端子 | |
| 緊固扭矩 | 電源（接口）: 0.3 N.m 一字 螺絲刀 3 mm | |
| 剝線長度 | 7 mm 適用 頂部連接器 連接電源（接口）: | |
| 安裝類型 | 鎖定夾鎖緊 | |
| 安裝方式 | 35 mm DIN 軌 | |
| 產品認證 | CULus FCC 等級 A CE RCM UL CUL | |
| 符合標準 | IEC 60950-1 UL 61010-2-201 UL 61010-1 CSA C22.2 No 60950-1 AS/NZS 60950-1 UL 60950-1 IEC 61000-6-2 | |
| 深度 | 72 mm | |
| 高度 | 105 mm | |
| 寬度 | 71 mm | |
| 產品凈重 | 175 g | |
| 網頁服務 | 網絡服務器 | |
| 本地信號指示 | LED指示燈: 適用 Ethernet 活動 (ETH1) LED指示燈: 適用 Ethernet 活動 (ETH2) LED指示燈: 適用 模塊狀態 LED指示燈: 適用 網絡通信狀態 (網絡狀態) LED指示燈: 適用 通信 (RS232) LED指示燈: 適用 通信 (RS485) | |
| 型號 | EGX150 |
| 相對濕度 | 5…95 % 在…上 55 °C 無凝結 | |
|---|---|---|
| IP 保護等級 | IP40 (前面板) IP30 (套管) IP20 (端子排) | |
| 抗沖擊、震動性能 | 抗震性能 運行期間: 1 Gn, 5 Hz...150 Hz 符合 IEC 60068-2-6 抗震性能 已斷電: 1 Gn, 5 Hz...150 Hz 符合 IEC 60068-2-6 抗沖擊性能 運行期間: 10 gn (11ms) 符合 IEC 60068-2-27 抗沖擊性能 已斷電: 15 gn (11ms) 符合 IEC 60068-2-27 搖動 已斷電: 100 jolts/axle, 15 Gn for 6 ms 符合 IEC 60068-2-29 抗自由跌落: 1.2 m | |
| 電磁兼容性 | 免用于工業環境 符合 EN 61000-6-2 免用于工業環境 符合 CISPR 24 傳導和輻射干擾 符合 FCC 15 部分 B 級 傳導和輻射干擾 符合 EN 55022 傳導和輻射干擾 符合 CISPR 22 抗靜電干擾 - 測試等級: 空氣放電：8 kV，接觸放電：6 kVB 符合 EN 61000-4-2 輻射 RF 場 - 測試等級: 10 V/m, 80 MHz...1 GHzA 符合 EN 61000-4-3 輻射 RF 場 - 測試等級: 3 V/m, 1 MHz...3 GHzA 符合 EN 61000-4-3 電快速瞬變脈沖群抗擾度試驗4級 符合 EN 61000-4-4 快速突發瞬變等級3 符合 EN 61000-4-12 浪涌 - 測試等級: 級別 4 (1.2/50 μs)B 符合 EN 61000-4-5 抗導電 - 測試等級: 10 V 符合 EN 61000-4-6 抗導電 符合 CISPR 11 電源頻率磁場抗擾試驗 - 測試等級: 30 A/mclass 5 符合 EN 61000-4-8 電壓下降與斷路抑制測試 - 測試等級: 100 %, 20 msB 符合 EN 61000-4-11 電壓下降與斷路抑制測試 - 測試等級: 60 %, 200 msB 符合 EN 61000-4-11 電壓下降與斷路抑制測試 - 測試等級: 30 %, 500 ms 符合 EN 61000-4-11 | |
| 運行溫度 | -25…70 °C | |
| 貯存環境溫度 | -40…85 °C | |
| 污染等級 | 2 |
| 包裝重量 | 218.000 g | |
|---|---|---|
| 包裝1高度 | 7.950 cm | |
| 包裝1寬度 | 8.800 cm | |
| 包裝1長度 | 12.000 cm |
| 產品類型 | Green Premium 產品 | |
|---|---|---|
| REACh法規 | REACh 聲明 | |
| 歐盟ROHS指令 | 符合 歐盟ROHS聲明 | |
| 無汞 | 是 | |
| RoHS 豁免信息 | 是 | |
| 中國 ROHS 管理辦法 | 中國 ROHS 聲明 | |
| 環境披露 | 產品環境文件 | |
| 流通資料 | 產品使用壽命終期信息 |
| 保修單 | 18 個月 |
|---|
